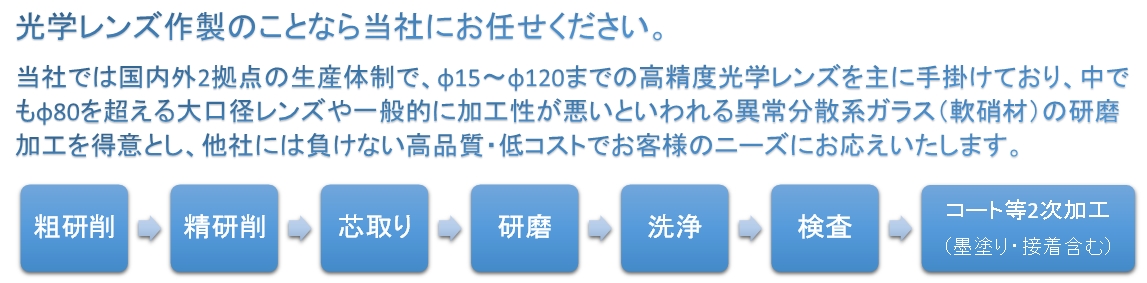

工程図
1.粗研削加工
カーブジェネレータ(CG機)に材料をセットし、ダイヤモンドホイールで一定のカーブ(R)を付ける工程です。
カーブジェネレータ加工1 カーブジェネレータ加工2
2.精研削加工
ダイヤモンドペレット皿でレンズの面精度と中心肉厚を仕上げる工程です。
ダイヤモンドペレット加工1 ダイヤモンドペレット加工2
3.芯取り加工
レンズの外周を研削し偏心を取り除き(レンズの中心と光学的中心を一致させる)仕様で決められた形状寸法に加工する工程です。
芯取り加工1 芯取り加工2
4.研磨
レンズの表面を透明に磨き、仕様書通りの曲率半径をもつ球面に仕上げます。
研磨1 研磨2
5.洗浄
レンズの表面に付着した汚れや油分を超音波洗浄機にて取り除きます。
洗浄1 洗浄2
6.検査
干渉計や解析装置でレンズ表面にクセ(歪み)がないか面検査をします。 また中心肉厚が仕様通りになっているか、レンズにキズやくもりが残っていないか等の外観検査も行います。
検査1 検査2
